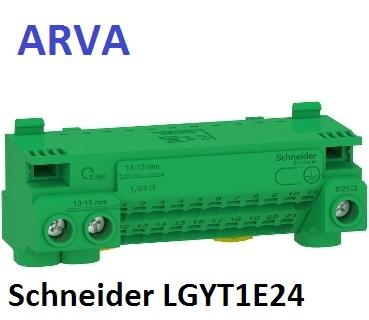

Resi9 aardingsklemmen 24 openingen LGYT1E24

OMSCHRIJVING
Aardingsklem 14 aansluitingen
Explosiegeteste uitvoering Ex-e: Nee
Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls: 0.5mm² - 25mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls: 0.5mm² - 25mm²
Aansluitbare geleiderdoorsnede eendraads: 0.5mm² - 16mm²
Aansluitbare geleiderdoorsnede meerdraads: 0.5mm² - 25mm²
Nom. (meet)stroom In: 63A
Nominale spanning: 440V
Uitvoering elektrische aansluiting 1: Plug-in aansluiting
Uitvoering elektrische aansluiting 2: Schroefaansluiting
Aansluitpositie: Schuin
Aantal polen: 1
Aantal klemposities per pool: 14
Montagewijze: Speciale profielen
Materiaal isolatielichaam: Thermoplast
Bedrijfstemperatuur: -25°C - 60°C
Brandbaarheidsklasse isolatiemateriaal conform UL 94: V0
Breedte/rastermaat: 94.2mm
Hoogte bij laagst mogelijke montagehoogte: 45.5mm
Lengte: 40.5mm
Afsluitplaat noodzakelijk: Nee
Kleur: Groen
Transparant: Nee
Complementaire kenmerken
Meegeleverde apparatuur 1,0 jumper
Montage behuizing Verzonken
Oppervlak
[In] nominale stroom 63 A
[Ue] nominale bedrijfspanning 440 V AC
Aantal klemmenblokken 1 aarding (screw and screwless terminals) met 24 vertrekkers
Vertrekken verdeelklem 3 x 25 mm² voor aarding
21 x 4 mm² voor aarding
Aansluitingen - klemmen Screwless connection (aarding) , 21 6 mm² (semi-stijf)
Screwless connection (aarding) , 21 4 mm² (flexibel met kopring)
Schroefverbinding (aarding) , 3,0 16 mm² (stijve)
Schroefverbinding (aarding) , 3,0 25 mm² (flexibel)
Schroefverbinding (aarding) , 3,0 25 mm² (semi-stijf)
Screwless connection (aarding) , 21 6 mm² (stijve)
Screwless connection (aarding) , 21 4 mm² (flexibel)
Vrije sleuven 2 for jumper to connect an other terminal block
in commercieel
Residentiee
